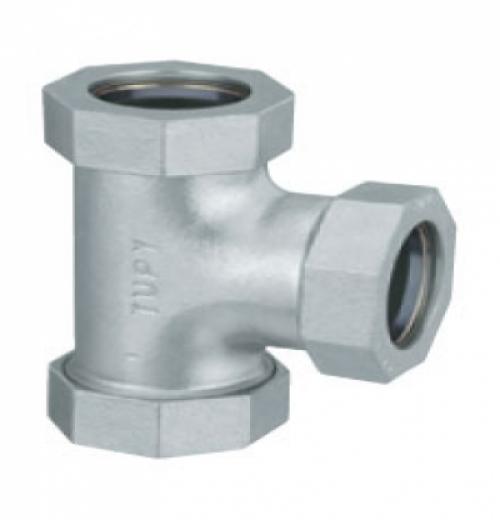

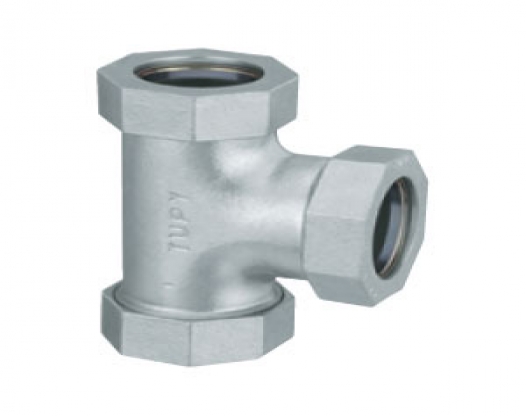

Tês Tupypress

Gostou? compartilhe!

Tês Tupypress

Código: sem codigo


Aplicação

Preço Sob Consulta



Clique na imagem para ampliar.
Nome:TêsReferência: 1944Descrição do produto: Conexões para tubos de aço e tubos de polietileno com ponta lisa, versátil, de instalação rápida, simples e com encaixe perfeito e estanque, sem o uso de ferramentas especiais. Informações:



1944 TÊS
imagem
Diâmetro Nominal Dimensões (mm) Peso Unit.
Galv. g
Polegada mm A
imagem 15 53
imagem 20 54
1 25 64 1020
imagem 32 75
imagem 40 79 2065
2 50 86 2713
imagem 65 106 4536



INFORMAÇÕES TÉCNICAS

  Descrição

Conexão mecânica por compressão, de ferro fundido maleável, com revestimento galvanizado a fogo e eletrolítico.

Características Técnicas / Especificações
Rosca Dupla Galvanização Componentes
  Normas Aplicáveis
  ISO ABNT
Corpo e Porca ISO 5922 NBR 6590
de Vedação ISO 7-1 NBR NM-ISO 7-1
de Acoplamento ISO 228-1 NBR 8133
Galvanização a Fogo ISO 1461 NBR 6323
Eletrogalvanização ISO 2081 NBR 10476
Anel Trava p/ tubo de aço ISO 8458-1 NBR NM 194-1
Anel de Compressão ISO 683-18 NBR NM 87
Anel de Vedação ISO 16010 NBR EB 362

Pressão de Serviço e Temperatura de Operação
BORRACHA NITRÍLICA
GÁS – TEMPERATURA: 70ºC – PRESSÃO MÁX: 10 bar – TUBOS DE AÇO
GÁS – TEMPERATURA: 40ºC – PRESSÃO MÁX: 05 bar – TUBOS DE PE
ÁGUA – TEMPERATURA: 80ºC – PRESSÃO MÁX: 16 bar – TUBOS DE AÇO
ÁGUA – TEMPERATURA: 40ºC – PRESSÃO MÁX: 16 bar – TUBOS DE PE
AR – TEMPERATURA: 80ºC – PRESSÃO MÁX: 10 bar – TUBOS DE AÇO
ÓLEO – TEMPERATURA: 80ºC – PRESSÃO MÁX: 16 bar – TUBOS DE AÇO
