Luvas Npt 150lbs tupy

Gostou? compartilhe!

Luvas Npt 150lbs tupy

Código: sem codigo


Aplicação

Preço Sob Consulta



Clique na imagem para ampliar.

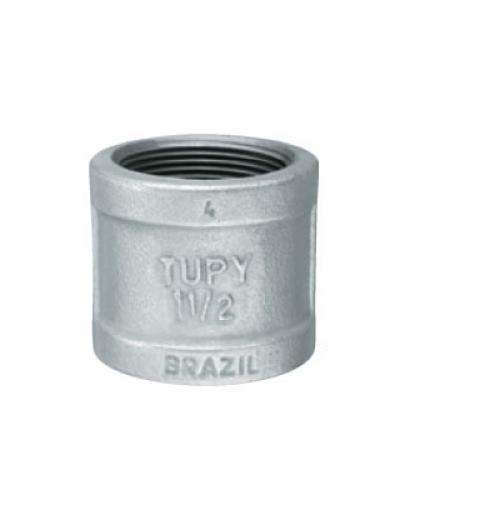

Nome:LuvasReferência: 1045Descrição do produto: As conexões TUPY NPT-Média Pressão, são aplicadas para a condução de líquidos, gases e vapores e são fabricadas em ferro maleável preto ou galvanizada. Informações:



1045 LUVAS
imagem
Diâmetro Nominal Dimensão em mm Peso Unit.
Galv. g
Polegada mm W
imagem 10 26,9 49
imagem 15 34 91
imagem 20 38,6 156
1 25 42,4 226
imagem 32 49 352
imagem 40 54,6 448
2 50 64,3 737



INFORMAÇÕES TÉCNICAS

  Tabela de Pressão
  Pressões Máximas de Serviço
(Conforme ASME B 16.3)
Pressões Máximas de Serviço para União
(Conforme ASME B 16.39)
Pressões Máximas de Serviço
(Conforme ABNT NBR 6925)
Temperatura ºC Diâmetro Nominal Diâmetro Nominal Diâmetro Nominal
1/4 a 6 1/4 a 4 1/4 a 6
lb (psi) lb (psi) MPa
-29 a 66 300 300 2,1
93 265 265 1,8
121 225 225 1,5
149 185 185 1,3
177 150 150 1,0
204 - 110 0,7
232 - 75 0,5
Nota: 1 bar imagem 14,5 psi • 1 bar imagem 1 kgf/cm2 • 1 bar = 0,1 MPa • 1 psi = 1 lbf/pol2
  Normas de Fabricação

As conexões TUPY NPT-Média Pressão são produzidas em conformidade com as especificações da norma ABNT NBR 6925 e ASME B 16.3, exceto as Buchas de Redução e os Bujões que obedecem a norma ASME B 16.14 e uniões ASME B 16.39.
Lembramos que, dependendo da figura, alguns diâmetros podem constar de uma norma e não de outra.

  Material

As conexões TUPY NPT-Média Pressão são produzidas em conformidade com as normas ABNT NBR 6590 e ASTM A-197M em ferro maleável preto.

  Rosca

As roscas de vedação das conexões TUPY NPT-Média Pressão são produzidas em conformidade com as especificações das normas ABNT NBR 12912 e ANSI B 1.20.1. (rosca interna e externa cônica). Outros tipos produzidos sob consulta.

  Inspeção

As conexões TUPY NPT-Média Pressão são inspecionadas de modo a garantir as especificações das normas ABNT NBR 6925, ASME B 16.3, ASME B 16.14 e ASME B 16.39.

  Marcas

As conexões TUPY NPT-Média Pressão, quando as dimensões permitem, são gravadas com as sequintes identificações:
• Marca TUPY (exceto nos diâmetros nominais de 3/8 x 1/4 a 3/4 x 1/2 nas Buchas de Redução e 1/4 e 3/8 nos Bujões).
• O diâmetro nominal.
• O monograma MI (Malleable Iron = Ferro Maleável) exceto nas Buchas de Redução e Bujões.
• O número 150 (Indicativo da classe), exceto nas Buchas de Redução e Bujões.
• O nome BRAZIL (Indicativo do País produtor).
• O monograma NPT (National Pipe Taper), somente nas Buchas de Redução e Bujões.
• O monograma imagem (Underwiters Laboratories Inc.)

  Proteção Superficial

As conexões TUPY NPT-Média Pressão são produzidas com acabamento preto (óleo não tóxico) ou galvanizado a fogo (zincagem por imersão a quente), conforme ABNT NBR 6323 e ASTM A-153. Outros revestimentos especiais (pinturas Epoxi, cataforética, híbrida, dupla galvanização, etc.), podem ser fornecidos sob consulta.

  Aplicações

As conexões TUPY NPT-Média Pressão são aplicadas para a condução de líquidos, gases e vapores.

  Notas

A Tupy Fundicões Ltda. reserva-se ao direito de introduzir nas suas linhas de produtos as alterações que julgar adequadas.
Os pesos (g) constantes desta lista de preços, estão sujeitos a alterações sem prévio aviso.

Para sua segurança exija que as conexões adquiridas estejam em conformidade com as normas citadas e que sejam realizados testes de estanqueidade antes da utilização definitiva das redes instaladas.
