Uniões com assento cônico de bronze Npt 300lbs tupy

Gostou? compartilhe!

Uniões com assento cônico de bronze Npt 300lbs tupy

Código: sem codigo


Aplicação

Preço Sob Consulta



Clique na imagem para ampliar.

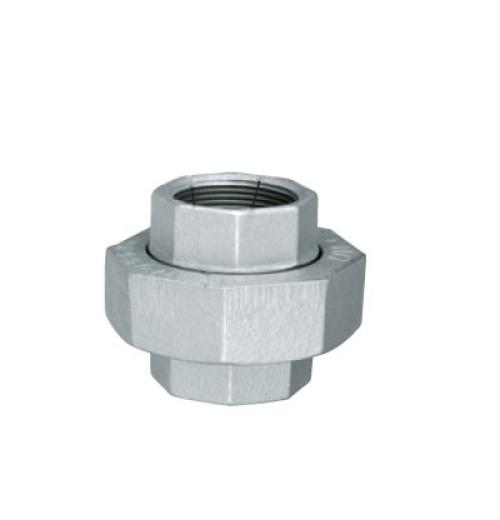

Nome:Uniões com assento cônico de bronzeReferência: 2070Descrição do produto: As conexões TUPY NPT-Alta Pressão classe 300lbs, são aplicadas para a condução de líquidos, gases e vapores e são fabricadas em ferro maleável preto ou galvanizada. Informações:



2070 UNIÕES COM ASSENTO CÔNICO DE BRONZE
imagem
Diâmetro Nominal Dimensões em mm Peso Unit.
Galv. g
Polegada mm C S S1
imagem 8 39,5 34 19 144
imagem 10 43,5 38 23 204
imagem 15 46 44,5 27 281
imagem 20 54 54,5 34 523
1 25 58,5 63 41 645
imagem 32 67,5 76,5 50 941
imagem 40 72,5 83,5 57 1375
2 50 82 100,5 70 1897
imagem 65 84,5 120 85 3142
3 80 104 136,5 104 4471
4 100 113,5 178 132 8481



INFORMAÇÕES TÉCNICAS

Tabela de Pressão
  Pressões Máximas de Serviço (Conforme ABNT NBR 6925 e ASME B 16.3) Pressões Máximas de Serviço para União (Conforme ABNT NBR 6925 e ASME B 16.39)
Temperatura ºC Diâmetro Nominal Diâmetro Nominal
1/4 a 1 1 1/4 a 2 2 1/2 a 6 1/4 a 4
lb (psi) lb (psi) lb (psi) lb (psi)
-29 a 66 2.000 1.500 1.000 600
93 1.785 1.350 910 550
121 1.575 1.200 825 505
149 1.360 1.050 735 460
177 1.150 900 650 415
204 935 750 560 370
232 725 600 475 325
260 510 450 450 280
288 300 300 300 230
Nota: 1 bar imagem 14,5 psi • 1 bar imagem 1 kgf/cm2 • 1 bar = 0,1 MPa • 1 psi = 1 lbf/pol2
  Normas de Fabricação

As conexões TUPY NPT-Alta Pressão são fabricadas em conformidade com as especificações das normas ABNT NBR 6925 e ASME B 16.3, exceto as uniões que estão em conformidade com as especificações ASME B 16.39. Lembramos que, dependendo da figura, alguns diâmetros podem constar de uma norma e não de outra.

  Material

As conexões TUPY NPT-Alta Pressão são produzidas em conformidade com as normas ABNT NBR 6590 e ASTM A 197 em ferro maleável preto.

  Rosca

As roscas de vedação das conexões TUPY NPT-Alta Pressão são produzidas em conformidade com as especificações das normas ABNT NBR 12912 e ANSI B 1.20.1. (rosca interna e externa cônica). Outros tipos produzidos sob consulta.

  Inspeção

As conexões TUPY NPT-Alta Pressão são inspecionadas de modo a garantir as especificações das normas ABNT NBR 6925, ASME B 16.3 e ASME B 16.39.

  Marcas

As conexões TUPY NPT-Alta Pressão, quando as dimensões permitem, são gravadas com as sequintes identificações:
• Marca TUPY .
• O diâmetro nominal.
• O monograma MI (Malleable Iron = Ferro Maleável).
• O monograma WOG (water, oil and gás = água, óleo e gás).
• O número 300 (Indicativo da classe).
• O número 2000 ou 1500 ou 1000 ou 500 (indicativo da pressão de serviço em psi, na faixa de –29 a 66ºC).
• O nome BRAZIL (Indicativo do país produtor).
• O monograma imagem (Underwiters Laboratories Inc.)

  Proteção Superficial

As conexões TUPY NPT-Alta Pressão são produzidas com acabamento preto (óleo não tóxico) ou galvanizado a fogo (zincagem por imersão a quente), conforme ABNT NBR 6323 e ASTM A-153. Outros revestimentos especiais (pinturas Epoxi, cataforética, híbrida, dupla galvanização, etc.) podem ser fornecidos sob consulta.

  Aplicações

As conexões TUPY NPT-Alta Pressão são aplicadas para a condução de líquidos, gases e vapores.

  Notas

A Tupy Fundicões Ltda. reserva-se ao direito de introduzir nas suas linhas de produtos as alterações que julgar adequadas.

Os pesos (g) constantes desta lista de preços, estão sujeitos a alterações sem prévio aviso. Para sua segurança exija que as conexões adquiridas estejam em conformidade com as normas citadas e que sejam realizados testes de estanqueidade antes da utilização definitiva das redes instaladas.
