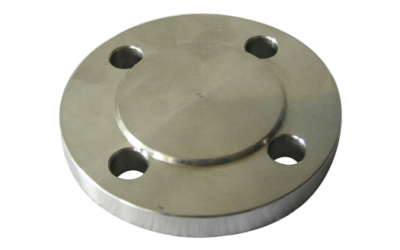

Nome:Flange classe 150lbs ANSI b16.5 Informações:
-
| NS | R | O | W | N | nº de furos | tf | tf solto | X | A | Y1 so, SW | Y2 solto | Y3 wn | B1 so, sw | B2 solto | B3 wn, sw | r | D |
| 1/2 | 34,9 | 90 | 60,3 | 15,8 | 4 | 9,6 | 11,2 | 30 | 21,3 | 14 | 16 | 46 | 22,2 | 22,9 | 15,8 | 3 | 10 |
| 3/4 | 42,9 | 100 | 69,9 | 15,8 | 4 | 11,2 | 12,7 | 38 | 26,7 | 14 | 16 | 51 | 27,7 | 28,2 | 20,9 | 3 | 11 |
| 1 | 50,8 | 110 | 79,4 | 15,8 | 4 | 12,7 | 14,3 | 49 | 33,4 | 16 | 17 | 54 | 34,5 | 34,9 | 26,6 | 3 | 13 |
| 1 1/4 | 63,5 | 115 | 88,9 | 15,8 | 4 | 14,3 | 15,9 | 59 | 42,2 | 19 | 21 | 56 | 43,2 | 43,7 | 35,1 | 5 | 14 |
| 1 1/2 | 73.0 | 125 | 98,4 | 15,8 | 4 | 15,9 | 17,5 | 65 | 48,3 | 21 | 22 | 60 | 49,5 | 50.0 | 40,9 | 6 | 16 |
| 2 | 92,1 | 150 | 120,7 | 19,05 | 4 | 17,5 | 19,1 | 78 | 60,3 | 24 | 25 | 62 | 61,9 | 62,5 | 52,5 | 8 | 17 |
| 2 1/2 | 104,8 | 180 | 139,7 | 19,05 | 4 | 20,7 | 22,3 | 90 | 73.0 | 27 | 29 | 68 | 74,6 | 75,4 | 62,7 | 8 | 19 |
| 3 | 127.0 | 190 | 152,4 | 19,05 | 4 | 22,3 | 23,9 | 108 | 88,9 | 29 | 30 | 68 | 90,7 | 91,4 | 77,9 | 10 | 21 |
| 3 1/2 | 139,7 | 215 | 177,8 | 19,05 | 8 | 22,3 | 23,9 | 122 | 101,6 | 30 | 32 | 70 | 103,4 | 104,1 | 90,1 | 10 | - |
| 4 | 157,2 | 230 | 190,5 | 19,05 | 8 | 22,3 | 23,9 | 135 | 114,3 | 32 | 33 | 75 | 116,1 | 116,8 | 102,3 | 11 | - |
| 5 | 185,7 | 255 | 215,9 | 22,2 | 8 | 22,3 | 23,9 | 164 | 141,3 | 35 | 36 | 87 | 143,8 | 144,4 | 128,2 | 11 | - |
| 6 | 215,9 | 280 | 241,3 | 22,2 | 8 | 22,3 | 25,4 | 192 | 168,3 | 38 | 40 | 87 | 170,7 | 171,4 | 154,1 | 13 | - |
| 8 | 269,9 | 345 | 298,5 | 22,2 | 8 | 27.0 | 28,6 | 246 | 219,1 | 43 | 44 | 100 | 221,5 | 222,2 | 202,7 | 13 | - |
| 10 | 323,8 | 405 | 362.0 | 25,4 | 12 | 28,6 | 30,2 | 305 | 273.0 | 48 | 49 | 100 | 276,2 | 277,4 | 254,6 | 13 | - |
| 12 | 381.0 | 485 | 431,8 | 25,4 | 12 | 30,2 | 31,8 | 365 | 323,8 | 54 | 56 | 113 | 327.0 | 328,2 | 304,8 | 13 | - |
| 14 | 412,8 | 535 | 476,3 | 28,58 | 12 | 33,4 | 35.0 | 400 | 355,6 | 56 | 79 | 125 | 359,2 | 360,2 | 333,5 | 13 | - |
| 16 | 469,9 | 595 | 539,8 | 28,58 | 16 | 35.0 | 36,6 | 457 | 406,4 | 62 | 87 | 125 | 410,5 | 411,2 | 387,3 | 13 | - |
| 18 | 533,4 | 635 | 577,9 | 31,75 | 16 | 38,1 | 39,7 | 505 | 457.0 | 67 | 97 | 138 | 461,8 | 462,3 | 438,2 | 13 | - |
| 20 | 584,2 | 700 | 635.0 | 31,75 | 20 | 41,3 | 42,9 | 559 | 508.0 | 71 | 103 | 143 | 513,1 | 514,4 | 489,0 | 13 | - |
| 24 | 692,2 | 815 | 749,3 | 34,93 | 20 | 46,1 | 47,7 | 663 | 610.0 | 81 | 111 | 151 | 616.0 | 616.0 | 590,6 | 13 | - |
