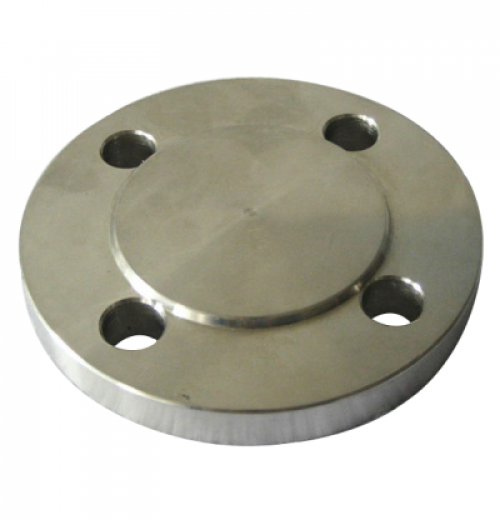

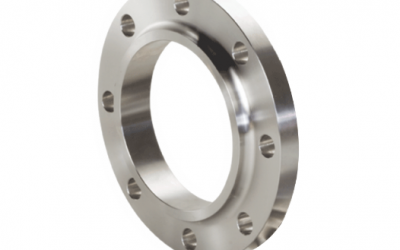

Nome:Flange Din Em 1092-1 PN10 Informações:
DN | d 1 | f 1 | D | K | L | nº de furos | A | B1 | B2 | B3 | C1 | C2 | C3 | C4 | E | H1 | H2 | H3 | N1 | N2 | S |
10 | Ir para PN 40 | ||||||||||||||||||||
15 | |||||||||||||||||||||
20 | |||||||||||||||||||||
25 | |||||||||||||||||||||
32 | |||||||||||||||||||||
40 | |||||||||||||||||||||
50 | Ir para PN 16 | ||||||||||||||||||||
65 | |||||||||||||||||||||
80 | |||||||||||||||||||||
100 | |||||||||||||||||||||
125 | |||||||||||||||||||||
150 | |||||||||||||||||||||
200 | 258 | 2 | 340 | 295 | 22 | 8 | 219 | 222 | 226 | 240 | 24 | 24 | 24 | 24 | 6 | 44 | 62 | 16 | 234 | 246 | 6,3 |
250 | 312 | 2 | 395 | 350 | 22 | 12 | 273.0 | 277 | 281 | 294 | 26 | 26 | 26 | 26 | 8 | 46 | 68 | 16 | 292 | 298 | 6,3 |
300 | 365 | 2 | 445 | 400 | 22 | 12 | 324 | 328 | 333 | 348 | 26 | 26 | 26 | 26 | 8 | 46 | 68 | 16 | 342 | 350 | 7,1 |
350 | 415 | 2 | 505 | 460 | 22 | 16 | 356 | 360 | 365 | 400 | 28 | 26 | 26 | 26 | 8 | 53 | 68 | 16 | 385 | 400 | 7,1 |
400 | 465 | 2 | 565 | 515 | 26 | 16 | 406 | 411.0 | 416 | 450 | 32 | 26 | 26 | 26 | 8 | 57 | 72 | 16 | 440 | 456 | 7,1 |
450 | 520 | 2 | 615 | 565 | 26 | 20 | 457.0 | 462.0 | 467 | 498 | 36 | 28 | 28 | 28 | 8 | 63 | 72 | 16 | 488 | 502 | 7,1 |
500 | 570 | 2 | 670 | 620 | 26 | 20 | 508.0 | 514 | 519 | 550 | 38 | 28 | 28 | 28 | 8 | 67 | 75 | 18 | 542 | 559 | 7,1 |
600 | 670 | 2 | 780 | 725 | 30 | 20 | 610.0 | 617 | 622 | 650 | 42 | 28 | 34 | 34 | 8 | 75 | 80 | 18 | 642 | 658 | 7,1 |
