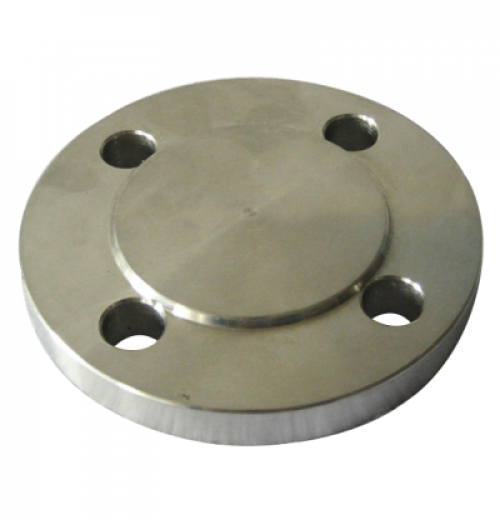

Nome:Flange Din Em 1092-1 PN16 Informações:
DN | d1 | f1 | D | K | L | nº de furos | A | B1 | B2 | B3 | C1 | C2 | C3 | C4 | E | H1 | H2 | H3 | N1 | N2 | S |
10 | ir para PN 40 | ||||||||||||||||||||
15 | |||||||||||||||||||||
20 | |||||||||||||||||||||
25 | |||||||||||||||||||||
32 | |||||||||||||||||||||
40 | |||||||||||||||||||||
50 | 102 | 2 | 165 | 125 | 18 | 4 | 60,3 | 61,5 | 65 | 77 | 19 | 18 | 18 | 18 | 5 | 28 | 45 | 8 | 74 | 84 | 2,9 |
65 | 122 | 2 | 185 | 145 | 18 | 8* | 6,1 | 77,5 | 81 | 96 | 20 | 18 | 18 | 18 | 6 | 32 | 45 | 10 | 92 | 104 | 2,9 |
80 | 138 | 2 | 200 | 160 | 18 | 8 | 88,9 | 90,5 | 94 | 108 | 20 | 20 | 20 | 20 | 6 | 34 | 50 | 10 | 105 | 118 | 3,2 |
100 | 158 | 2 | 220 | 180 | 18 | 8 | 114,3 | 116.0 | 120 | 134 | 22 | 20 | 20 | 20 | 6 | 40 | 52 | 12 | 131 | 140 | 3,6 |
125 | 188 | 2 | 250 | 210 | 18 | 8 | 139,7 | 141,5 | 145 | 162 | 22 | 22 | 22 | 22 | 6 | 44 | 55 | 12 | 156 | 168 | 4.0 |
150 | 212 | 2 | 285 | 240 | 22 | 8 | 168,3 | 170,5 | 174 | 188 | 24 | 22 | 22 | 22 | 6 | 44 | 55 | 12 | 184 | 195 | 4,5 |
200 | 268 | 2 | 340 | 295 | 22 | 12 | 219,1 | 221,5 | 226 | 240 | 26 | 24 | 24 | 24 | 6 | 44 | 62 | 16 | 235 | 246 | 6,3 |
250 | 320 | 2 | 405 | 355 | 26 | 12 | 273.0 | 276,5 | 281 | 294 | 29 | 26 | 26 | 26 | 8 | 46 | 70 | 16 | 292 | 298 | 6,3 |
300 | 378 | 2 | 460 | 410 | 26 | 12 | 323,9 | 327,5 | 333 | 348 | 32 | 28 | 28 | 28 | 8 | 46 | 78 | 16 | 344 | 350 | 7,1 |
350 | 438 | 2 | 520 | 470 | 26 | 16 | 355,6 | 359.0 | 365 | 400 | 35 | 30 | 30 | 30 | 8 | 57 | 82 | 16 | 390 | 400 | 8.0 |
400 | 490 | 2 | 580 | 525 | 30 | 16 | 406,4 | 411.0 | 416 | 454 | 38 | 32 | 32 | 32 | 8 | 63 | 85 | 16 | 445 | 456 | 8.0 |
450 | 550 | 2 | 640 | 585 | 30 | 20 | 457.0 | 462.0 | 467 | 500 | 42 | 40 | 40 | 40 | 8 | 68 | 87 | 16 | 490 | 502 | 8.0 |
500 | 610 | 2 | 715 | 650 | 33 | 20 | 508.0 | 513,5 | 510 | 556 | 46 | 44 | 44 | 44 | 8 | 73 | 90 | 16 | 548 | 559 | 8.0 |
600 | 725 | 2 | 840 | 770 | 36 | 20 | 610.0 | 616,5 | 622 | 660 | 52 | 54 | 54 | 54 | 8 | 83 | 95 | 18 | 652 | 658 | 8.0 |
