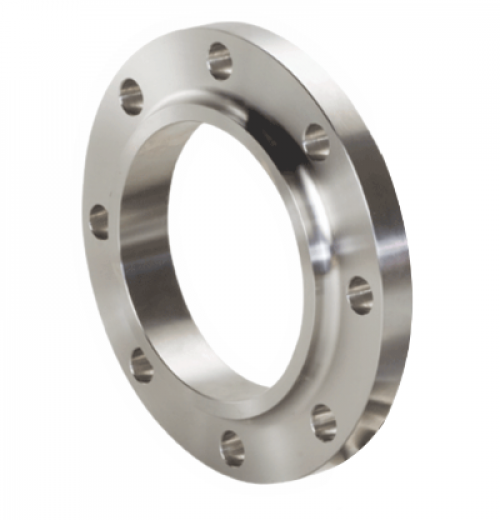

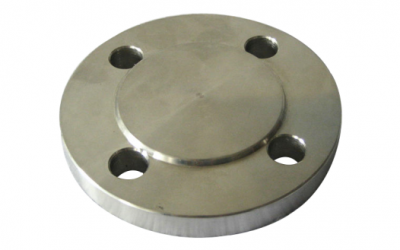

Nome:Flange Din Em 1092-1 PN40 Informações:
DN | d1 | f1 | D | K | L | nº de furos | A | B1 | B2 | B3 | C1 | C2 | C3 | C4 | E | H1 | H2 | H3 | N1 | N2 | S |
10 | 40 | 2 | 90 | 60 | 14 | 4 | 17,2 | 18.0 | 21 | 31 | 14 | 16 | 16 | 16 | 3 | 22 | 35 | 6 | 28 | 30 | 1,8 |
15 | 45 | 2 | 95 | 65 | 14 | 4 | 21,3 | 22.0 | 25 | 35 | 14 | 16 | 16 | 16 | 3 | 22 | 38 | 6 | 32 | 35 | 2.0 |
20 | 58 | 2 | 105 | 75 | 14 | 4 | 26,9 | 27,5 | 31 | 42 | 16 | 18 | 18 | 18 | 4 | 26 | 40 | 6 | 40 | 45 | 2,3 |
25 | 68 | 2 | 115 | 85 | 14 | 4 | 33,7 | 34,5 | 38 | 49 | 16 | 18 | 18 | 18 | 4 | 28 | 40 | 6 | 46 | 52 | 2,6 |
32 | 78 | 2 | 140 | 100 | 18 | 4 | 42,4 | 43,5 | 47 | 59 | 18 | 18 | 18 | 18 | 5 | 30 | 42 | 6 | 56 | 60 | 2,6 |
40 | 88 | 2 | 150 | 110 | 18 | 4 | 48,3 | 49,5 | 53 | 67 | 18 | 18 | 18 | 18 | 5 | 32 | 45 | 7 | 64 | 70 | 2,6 |
50 | 102 | 2 | 165 | 125 | 18 | 4 | 60,3 | 61,5 | 65 | 77 | 20 | 20 | 20 | 20 | 5 | 34 | 48 | 8 | 75 | 84 | 2,9 |
65 | 122 | 2 | 185 | 145 | 18 | 8 | 76,1 | 77,5 | 81 | 96 | 22 | 22 | 22 | 22 | 6 | 38 | 52 | 10 | 90 | 104 | 2,9 |
80 | 138 | 2 | 200 | 160 | 18 | 8 | 88,9 | 90,5 | 94 | 114 | 24 | 24 | 24 | 24 | 6 | 40 | 58 | 12 | 105 | 118 | 3,2 |
100 | 162 | 2 | 235 | 190 | 22 | 8 | 114,3 | 116.0 | 120 | 138 | 26 | 24 | 24 | 24 | 6 | 44 | 65 | 12 | 134 | 145 | 3,6 |
125 | 188 | 2 | 270 | 220 | 26 | 8 | 139,7 | 141,5 | 145 | 166 | 28 | 26 | 26 | 26 | 6 | 48 | 68 | 12 | 162 | 170 | 4.0 |
150 | 218 | 2 | 300 | 250 | 26 | 8 | 168,3 | 170,5 | 174 | 194 | 30 | 28 | 28 | 28 | 6 | 52 | 75 | 12 | 192 | 200 | 4,5 |
200 | 285 | 2 | 375 | 320 | 30 | 12 | 219,1 | 221,5 | 226 | 250 | 36 | 34 | 34 | 36 | 6 | 52 | 88 | 16 | 244 | 260 | 6,3 |
250 | 345 | 2 | 450 | 385 | 33 | 12 | 273.0 | 276,5 | 281 | 312 | 42 | 38 | 38 | 38 | 8 | 60 | 105 | 18 | 306 | 312 | 7,1 |
300 | 410 | 2 | 515 | 450 | 33 | 16 | 323,9 | 327,5 | 333 | 368 | 48 | 42 | 42 | 42 | 8 | 67 | 115 | 18 | 362 | 380 | 8.0 |
350 | 465 | 2 | 580 | 510 | 36 | 16 | 355,6 | 359,5 | 365 | 418 | 54 | 46 | 46 | 46 | 8 | 72 | 125 | 20 | 408 | 424 | 8,8 |
400 | 535 | 2 | 660 | 585 | 39 | 16 | 406,4 | 411.0 | 416 | 472 | 60 | 50 | 50 | 50 | 8 | 78 | 135 | 20 | 462 | 478 | 11.0 |
450 | 560 | 2 | 685 | 610 | 39 | 20 | 457.0 | 462.0 | 467 | 510 | 66 | 57 | 57 | 57 | 8 | 84 | 135 | 20 | 500 | 522 | 12,5 |
500 | 615 | 2 | 755 | 670 | 42 | 20 | 508.0 | 513,5 | 519 | 572 | 72 | 57 | 57 | 57 | 8 | 90 | 140 | 20 | 562 | 576 | 14,2 |
600 | 735 | 2 | 890 | 795 | 48 | 20 | 610.0 | 616,5 | 622 | 676 | 84 | 72 | 72 | 72 | 8 | 100 | 150 | 20 | 666 | 686 | 16.0 |
