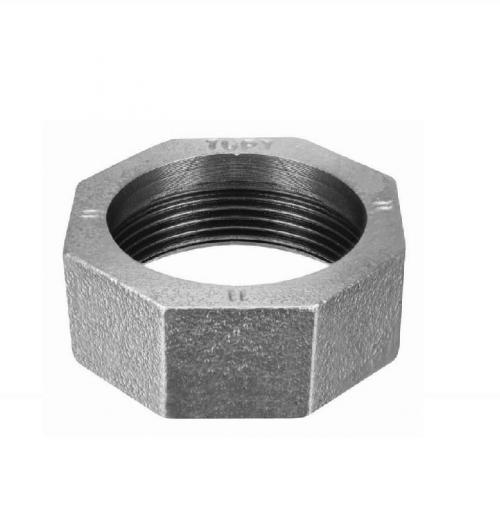

PORCA PARA UNIÃO BSP – 374 TUPY

Gostou? compartilhe!

Clique na imagem para ampliar.

Nome:Porcas para uniõesReferência: 374Descrição do produto: As conexões TUPY rosca BSP classe 150lbs são aplicadas para a condução de água, gás, vapor, óleo e outras aplicações hidráulicas em geral e são fabricadas em ferro maleável preto ou galvanizada. Informações:

374

PORCAS PARA UNIÕES

Diâmetro Nominal		Dimensões em mm		Peso Unit. Galv. g
Polegada	mm	A	S	Peso Unit. Galv. g
	8	16	32	42
	10	17	36	58
	15	18	41	78
	20	20	50	114
1	25	22	55	135
1	32	24	70	233
1	40	25	75	239
2	50	27	90	303
2	65	30	110	464
3	80	31	130	862
4	100	34	150	919

INFORMAÇÕES TÉCNICAS

Tabela de Pressão

Pressões de Serviço na Condução de Fluidos (Conforme ABNT NBR 6943, ISO 49 e EN 10242)			Pressões de Teste
Temperatura	Até 120ºC	Até 300ºC	Ambiente
lbf/pol² (psi)	360	290	1500
kgf/cm²(bar)	25	20	100

Diâmetro Nominal

1/4 a 6

Nota: 1 bar imagem

14,5 psi • 1 bar imagem

1 kgf/cm² • 1 bar = 0,1 MPa • 1 psi = 1 lbf/pol²

Normas de Fabricação

As conexões TUPY BSP são produzidas em conformidade com as especificações das normas ABNT NBR 6943, ISO 49 e EN 10242 e especificações TUPY.
Lembramos que, dependendo da figura, alguns diâmetros podem constar de uma norma e não de outra.

Material

As conexões TUPY BSP são produzidas em ferro maleável preto, em conformidade com as normas ABNT NBR 6590, ISO 5922 e EN 1542.

Rosca

As roscas de vedação das conexões TUPY BSP são produzidas em conformidade com as especificações das normas NBR NM ISO 7-1 e as roscas de acoplamento, conforme ABNT NBR 8133 e ISO 228. Outros tipos de roscas podem ser produzidas sob encomenda.

Inspeção

As conexões TUPY BSP são inspecionadas de modo a garantir as especificações das normas ABNT NBR 6943, ISO 49 e EN 10242.

Marcas

As conexões TUPY BSP, quando as dimensões permitem, são gravadas com a marcaTUPY ou imagem e/ou com a identificação do diâmetro nominal.
Possuem também a marca do Inmetro imagem

Proteção Superficial

As conexões TUPY BSP são produzidas com acabamento preto (óleo não tóxico) ou galvanizado a fogo (zincagem por imersão a quente), conforme ABNT NBR 6323, ISO 49 e EN 10242. Outros revestimentos especiais (pinturas Epoxi, cataforética, híbrida, dupla galvanização, etc.) podem ser fornecidos sob consulta.

Aplicações

As conexões TUPY BSP são aplicadas para a condução de água, gás, vapor, óleo e outras aplicações hidráulicas em geral.
