Informações
- Cód: sem codigo
- Categoria: Conexões encaixe solda
Tê de redução sw - Desde março de 1998 que a Luft Acessórios Industriais Ltda, apresenta-se no mercado mineiro como uma das maiores distribuidor saiba mais...
Descrição

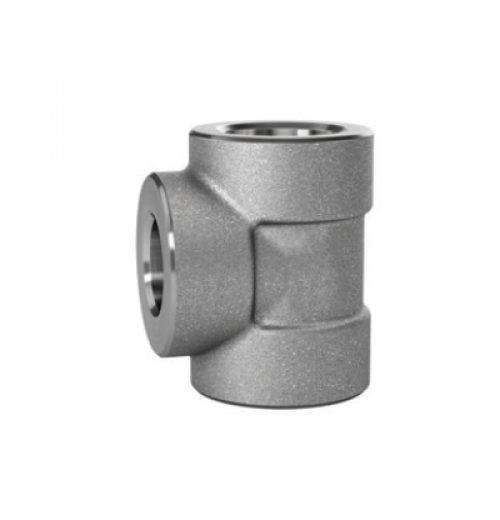

Nome:Tê de redução sw Informações:
FABRICADO EM AÇO CARBONO FORJADO ASTM A-105 CONFORME NORMA ANSI B16.11 CLASSE 3000LBS. A PEDIDO PODEMOS FORNECER EM AÇO INOX 304, AÇO INOX 316, CLASSE 6000LBS, CLASSE 9000LBS E OUTROS DIÂMETROS SOB CONSULTA.
| Diâmetro Nominal | Dimensões (mm) | Peso (kg) | |||||||
| Polegada | mm | H (Min) | B1² | B2² | D1² | D2² | J (Min) | A (Min) | |
| 1/2 X 1/4 | 15 x 8 | 31.6 | 21.8 | 14.2 | 15.8 | 9.3 | 12.5+-0.4 | 15.5+-1.5 | 0,320 |
| 3/4 X 1/4 | 20 x 8 | 37.4 | 27.2 | 14.2 | 21.0 | 9.3 | 14.0+-0.5 | 19.0+-1.5 | 0,470 |
| 3/4 X 3/8 | 20 x 10 | 37.4 | 27.2 | 17.6 | 21.0 | 12.6 | 14.0+-0.5 | 19.0+-1.5 | 0,466 |
| 3/4 X 1/2 | 20 x 15 | 37.4 | 27.2 | 21.8 | 21.0 | 15.8 | 14.0+-0.5 | 19.0+-1.5 | 0,466 |
| 1 X 1/4 | 25 x 8 | 45.7 | 33.9 | 14.2 | 26.7 | 9.3 | 15.0+-0.5 | 22.5+-2.0 | 0,796 |
| 1 X 3/8 | 25 x 10 | 45.7 | 33.9 | 17.6 | 26.7 | 12.6 | 15.0+-0.5 | 22.5+-2.0 | 0,773 |
| 1 X 1/2 | 25 x 15 | 45.7 | 33.9 | 21.8 | 26.7 | 15.8 | 15.0+-0.5 | 22.5+-2.0 | 0,728 |
| 1 X 3/4 | 25 x 20 | 45.7 | 33.9 | 27.2 | 26.7 | 21.0 | 15.0+-0.5 | 22.5+-2.0 | 0,703 |
| 1.1/4 X 1/2 | 32 x 15 | 55.3 | 42.7 | 21.8 | 35.1 | 15.8 | 17.0+-0.7 | 27.0+-2.0 | 1,219 |
| 1.1/4 X 3/4 | 32 x 20 | 55.3 | 42.7 | 27.2 | 35.1 | 21.0 | 17.0+-0.7 | 27.0+-2.0 | 1,195 |
| 1.1/4 X 1 | 32 x 25 | 55.3 | 42.7 | 33.9 | 35.1 | 26.7 | 17.0+-0.7 | 27.0+-2.0 | 1,122 |
| 1.1/2 X 1/2 | 40 x 15 | 62.0 | 48.8 | 21.8 | 40.9 | 15.8 | 17.5+-0.8 | 32.0+-2.0 | 1,684 |
| 1.1/2 X 3/4 | 40 x 20 | 62.0 | 48.8 | 27.2 | 40.9 | 21.0 | 17.5+-0.8 | 32.0+-2.0 | 1,596 |
| 1.1/2 X 1 | 40 x 25 | 62.0 | 48.8 | 33.9 | 40.9 | 26.7 | 17.5+-0.8 | 32.0+-2.0 | 1,542 |
| 1.1/2 X 1.1/4 | 40 x 32 | 62.0 | 48.8 | 42.7 | 40.9 | 35.1 | 17.5+-0.8 | 32.0+-2.0 | 1,690 |
| 2 X 1/2 | 50 x 15 | 75.6 | 61.2 | 21.8 | 52.5 | 15.8 | 22.0+-1.0 | 38.0+-2.0 | 2,734 |
| 2 X 3/4 | 50 x 20 | 75.6 | 61.2 | 27.2 | 52.5 | 21.0 | 22.0+-1.0 | 38.0+-2.0 | 2,659 |
| 2 X 1 | 50 x 25 | 75.6 | 61.2 | 33.9 | 52.5 | 26.7 | 22.0+-1.0 | 38.0+-2.0 | 2,603 |
| 2 X 1.1/4 | 50 x 32 | 75.6 | 61.2 | 42.7 | 52.5 | 35.1 | 22.0+-1.0 | 38.0+-2.0 | 2,550 |
| 2 X 1.1/2 | 50 x 40 | 75.6 | 61.2 | 48.7 | 52.5 | 40.9 | 22.0+-1.0 | 38.0+-2.0 | 2,317 |
