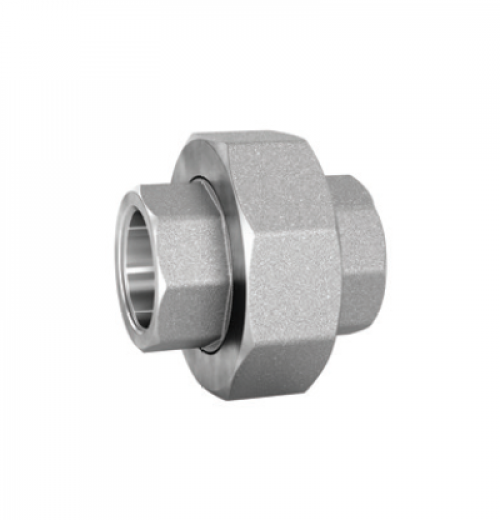

Nome:União assento cônico sw Informações:
FABRICADO EM AÇO CARBONO FORJADO ASTM A-105 CONFORME NORMA ANSI B16.11 CLASSE 3000LBS. A PEDIDO PODEMOS FORNECER EM AÇO INOX 304, AÇO INOX 316, CLASSE 6000LBS, CLASSE 9000LBS E OUTROS DIÂMETROS SOB CONSULTA.
| Diâmetro Nominal | Dimensões | Peso (kg) | ||||||||||||
| Polegada | mm | A (min) | B | C (min) | D | E | F (min) | G (min) | H | J (min) | K | L | N | |
| 1/2 | 15 | 31.2 | 22.23 21.72 | 4.09 | 16.56 15.04 | 26.9 20.6 | 3.68 | 3.68 | 14 | 1.50 | 9.7 | 49.0 | 58.4 | 0,337 |
| 3/4 | 20 | 37.1 | 27.56 27.05 | 4.27 | 21.69 20.17 | 31.8 25.4 | 4.06 | 4.06 | 11 | 1.68 | 12.7 | 56.9 | 66.0 | 0,500 |
| 1 | 25 | 45.5 | 34.29 33.78 | 4.98 | 27.41 25.88 | 34.3 26.2 | 4.57 | 4.45 | 11 | 1.85 | 12.7 | 62.0 | 78.7 | 0,749 |
| 1 1/4 | 32 | 54.9 | 43.05 42.55 | 5.28 | 35.81 34.29 | 40.6 32.5 | 5.33 | 5.21 | 10 | 2.13 | 12.7 | 71.1 | 94.0 | 1,097 |
| 1 1/2 | 40 | 61.5 | 49.15 48.64 | 5.54 | 41.66 40.13 | 42.2 34.0 | 5.84 | 5.59 | 10 | 2.31 | 12.7 | 76.5 | 111.8 | 1,511 |
| 2 | 50 | 75.2 | 61.62 61.11 | 6.05 | 53.26 51.74 | 45.5 37.3 | 6.60 | 6.35 | 10 | 2.69 | 15.7 | 86.1 | 132.1 | 2,380 |
| 2 1/2 | 65 | 91.7 | 74.45 73.81 | 7.67 | 64.24 61.19 | 61.7 52.1 | 7.49 | 7.11 | 8 | 3.07 | 15.7 | 102.4 | 149.9 | 5,959 |
| 3 | 80 | 109.2 | 90.42 89.79 | 8.31 | 79.45 76.40 | 63.8 53.6 | 8.26 | 8.00 | 8 | 3.53 | 15.7 | 109.0 | 175.3 | 5,970 |
